EBO

Eisenbahn-Bau- und Betriebsordnung

Vom 8.5.1967 (BGBl. II S. 1563)

Zuletzt geändert am 5.4.2019 (BGBl. I S. 479)

Erster Abschnitt
Allgemeines
§ 1Geltungsbereich
Zweiter Abschnitt
Bahnanlagen
§ 4Begriffserklärungen
Dritter Abschnitt
Fahrzeuge
§ 18Einteilung, Begriffserklärungen
Vierter Abschnitt
Bahnbetrieb
§ 34Begriff, Art und Länge der Züge
Fünfter Abschnitt
Personal
§ 47Betriebsbeamte
Sechster Abschnitt
Sicherheit und Ordnung auf dem Gebiet der Bahnanlagen
§§ 55–61(weggefallen)

Anlage 8

(zu § 22)



Maße in Millimetern


Bezugslinie G 2

für Fahrzeuge, die nicht im grenzüberschreitenden Verkehr
eingesetzt werden

Bild 1







* Zulässige Höhe für Fahrzeugteile, aus denen Dampf ausströmen kannUnterer Teil der Bezugslinie
Siehe Bilder 2 und 3


Bild 2

Bezugslinie für die unteren Teile der Fahrzeuge







Bild 3



Bezugslinie für die unteren Teile der Fahrzeuge, die nicht über Gleise fahren dürfen, deren Einrichtungen nach der Grenzlinie für feste Anlagen gemäß Anlage 1 Bild 2 Buchstabe b bemessen sind (Ablaufberge, Rangiereinrichtungen).





Anlage 9

(zu § 22) Einschränkung der Fahrzeugmaße



    1.
  • Für die Berechnung der Fahrzeugabmessungen sind die Maße der Bezugslinien (Anlage 7 und 8) einzuschränken um die Einflüsse aus:
      1.1
    • den horizontalen Verschiebungen, die sich aus den Querspielen zwischen Fahrzeugaufbau und den Radsätzen sowie aus der Stellung der Radsätze im Gleisbogen und in der Geraden ergeben,
    • 1.2
    • der Veränderung der Fahrzeughöhe infolge Abnutzung,
    • 1.3
    • den senkrechten Ausschlägen,
    • 1.4
    • der senkrechten Verschiebungen, die sich aus der Stellung des Fahrzeugs in Kuppen- und Wannenausrundungen ergibt,
    • 1.5
    • der quasistatischen Seitenneigung, die sich bei Stand in einem Gleis mit 50 mm Überhöhung oder bei Fahrt in einem Gleisbogen mit 50 mm Überhöhungsfehlbetrag ergibt und
    • 1.6
    • der über 1 Grad hinausgehender Unsymmetrie, die sich aus den Bau- und Einstellungstoleranzen des Fahrzeugs und der vorgesehenen Belastung ergibt.
  • 2.

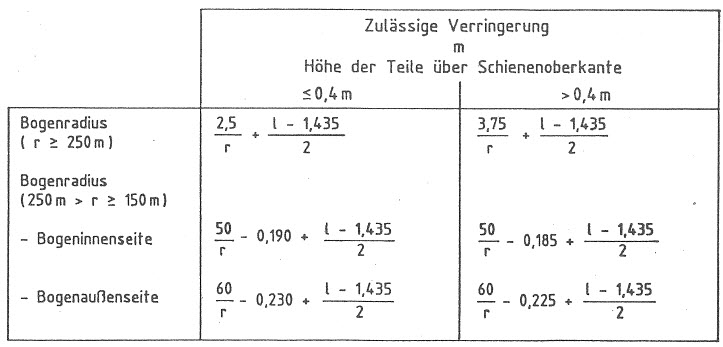

  • Die vorgenannten Einschränkungen dürfen wie folgt verringert werden:







l = Spurweite des Gleises; die Spurweite ist mit 1,465 m anzusetzen;
für Wagen mit Drehgestellen im Gleisborgen l = 1,435 m

Anlage 10

(zu § 24) Zug- und Stoßeinrichtungen







    1.
  • Die Pufferscheiben müssen so bemessen sein, daß die Puffer beim Durchfahren der in § 21 Abs. 1 genannten Gleisbogen nicht hintereinandergreifen können.
  • 2.
  • Der in Blickrichtung auf die Stirnseite des Fahrzeugs linke Pufferteller muß gewölbt sein. Sind beide Pufferteller gewölbt, so darf der Wölbungsradius nicht kleiner als 1 500 mm sein.
  • 3.
  • Die Pufferteller müssen einen Kreis mit dem Durchmesser von 370 mm überdecken, der oben und unten um jeweils 15 mm abgeflacht sein darf.

Anlage 11

(zu § 25) Freizuhaltende Räume an den Fahrzeugenden



Maße in Millimetern
