StVZO

Anlage IXb

(§ 29 Absatz 2 bis 8) Prüfmarke und SP-Schild für die Durchführung von Sicherheitsprüfungen

1	Vorgeschriebene Beschaffenheit

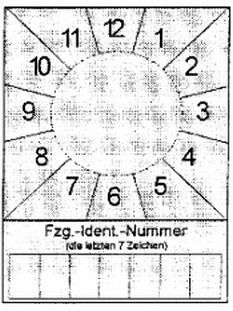

1.1	Muster
	SP-Schild	Prüfmarke
1.2	Abmessungen und Gestaltung
1.2.1	Prüfmarke
1.2.1.1	Allgemeines
	Material:	Folie oder Festkörper aus Kunststoff
	Kantenlänge der Prüfmarke:	24,5 mm x 24,5 mm
	Strichfarben:	schwarz
	Schriftart:	Helvetica medium
	Schriftfarbe:	schwarz.
1.2.1.2	Grundkörper von Prüfmarken, die als Festkörper ausgebildet sind
	Durchmesser:	35 mm
	Höhe:	3 mm
	Farbe:	grau
	Umrandung:	keine.
1.2.1.3	Fläche des Pfeiles:
	Kantenlänge des Pfeilschaftes:	17,3 mm x 17,3 mm
	Kantenlänge der Pfeilspitze:	Basislinie: 17,3 mm
		Seitenlinien: 12,2 mm
	Farbe:	jeweils entsprechend dem Kalenderjahr, in dem die nächste Sicherheitsprüfung durchgeführt werden muss (Durchführungsjahr). Sie ist für das Durchführungsjahr 1999 – rosa 2000 – grün 2001 – orange 2002 – blau 2003 – gelb 2004 – braun. Die Farben wiederholen sich für die folgenden Kalenderjahre jeweils in dieser Reihenfolge.
	Strichstärke der Umrandung:	0,7 mm
	Anordnung Text „SP“:	vertikal zentriert, Buchstabenunterkante 10 mm unter der Pfeilspitze
	Schrifthöhe Text „SP“:	4 mm
	Anordnung Jahreszahl:	vertikal und horizontal zentriert
	Schrifthöhe Jahreszahl:	5 mm.
1.2.1.4	Restfläche:
	Farbe:	grau
	Umrandung:	keine.
1.2.2	SP-Schild
1.2.2.1	Allgemeines
	Material:	Folie, Kunststoff oder Metall
	Kantenlänge (Höhe x Breite):	80 mm x 60 mm
	Grundfarbe:	grau
	Strichfarben:	schwarz
	Schriftfarben:	schwarz.
1.2.2.2	Quadrat Monatsangabe
	Kantenlänge:	60 mm
	Anordnung der Monatszahlen:	1 bis 12 jeweils um 30 Grad im Uhrzeigersinn versetzt, an einem fiktiven Kreisring von 40 mm Durchmesser außen angesetzt
	Schriftart:	Helvetica medium, zweistellige Zahlen in Engschrift
	Schrifthöhe:	5 mm
	Linien zwischen den Monatszahlen:	sechs jeweils fiktiv durch den Mittelpunkt des Quadrates verlaufende, um 30 Grad versetzte Linien
	Strichstärke:	0,5 mm.
1.2.2.3	Kreisfläche
	Beschaffenheit:	Damit die Prüfmarke von dem SP-Schild abgelöst werden kann, ohne dieses zu zerstören, sollte die Kreisfläche mindestens 1 mm positiv erhaben sein.
	Anordnung Mittelpunkt:	auf den Mittelpunkt des Quadrates (Monatsangabe) zentriert
	Innendurchmesser:	35 mm
	Umrandung:	keine
	Grundfarbe:	grau.
1.2.2.4	Feld, „Fzg.-Ident.-Nummer“
	Anordnung:	je 2 mm Abstand zur seitlichen und unteren Außenkante
	Kantenlänge (Höhe x Breite):	12 mm x 56 mm
	Einzelfelder (Höhe x Breite):	7 Felder, 12 mm x 8 mm
	Strichstärke:	0,5 mm
	Schrift:	Helvetica medium
	Schrifthöhe („Fzg.- Ident.-Nummer“):	3 mm
	Schrifthöhe („die letzten 7 Zeichen“):	2 mm.
	Bei Ausführung des SP-Schildes als Folie muss das Feld nach der Beschriftung mit einer zusätzlichen Schutzfolie gesichert werden.
1.2.3	Farbtöne der Beschriftung und des Untergrundes
	Farbregister RAL 840 HR, herausgegeben vom RAL Deutsches Institut für Gütesicherung und Kennzeichnung e. V., Siegburger Straße 39, 53757 St. Augustin.
	Als Farbton ist zu verwenden:	schwarz	– RAL 9005
		braun	– RAL 8004
		rosa	– RAL 3015
		grün	– RAL 6018
		gelb	– RAL 1012
		blau	– RAL 5015
		orange	– RAL 2000
		grau	– RAL 7035.
1.2.4	Dauerbeanspruchung
	Prüfmarke und SP-Schild müssen so beschaffen sein, dass sie für die Dauer ihrer Gültigkeit den Beanspruchungen beim Betrieb des Fahrzeugs standhalten.

2
Ergänzungsbestimmungen
2.1
Fälschungssicherheit


Damit Fälschungen erschwert und nachweisbar werden, sind durch den Hersteller bestimmte Merkmale und zusätzlich eine Herstellerkennzeichnung einzubringen, die über die gesamte Lebensdauer der Prüfmarke wirksam und erkennbar bleiben.
2.1.1
Prüfmarken in Folienausführung


Es sind unsichtbare Schriftmerkmale und zusätzlich eine Herstellerkennzeichnung, die ohne Hilfsmittel nicht erkennbar sind, einzuarbeiten. Die Erkennbarkeit muss durch die Verwendung von mit Black-light-Röhren (300 – 400 nm) ausgerüsteten Prüflampen gegeben sein. Die verwendeten Schriften der Kennzeichnung müssen in nicht fälschbarer Microschrift ausgeführt sein. In die Kennzeichnung sind der Hersteller und das Produktjahr in Form einer Zahlenkombination einzubringen. Die Zeichen haben eine maximale Höhe von 2 mm und eine maximale Strichstärke von 0,75 mm. Es sind Flächensymbole einzuarbeiten.
2.1.2
Prüfmarken in Festkörperausführung


Die Umrandung des Pfeiles, der Text „SP“ und die Jahreszahl müssen mindestens 0,3 mm positiv erhaben sein. Auf der Rückseite der Prüfmarke muss eine zusätzliche Kennzeichnung aufgebracht werden. In die Kennzeichnung sind der Hersteller und das Produktjahr in Form einer Zahlenkombination einzubringen.


Dies gilt nicht, wenn die Prüfmarken die Anforderungen nach Nummer 2.1.1 erfüllen.
2.2
Übertragungssicherheit
2.2.1
Allgemeines


Bei Prüfmarken oder SP-Schildern aus Folie muss zur Gewährleistung der Übertragungssicherheit der Untergrund vor dem Aufbringen frei von Staub, Fett, Klebern, Folien oder sonstigen Rückständen sein.
2.2.2
Entfernung von Prüfmarken


Es muss gewährleistet sein, dass sich Prüfmarken bei ordnungsgemäßer Anbringung nicht unzerstört entfernen lassen. Der Zerstörungsgrad der Prüfmarken muss so groß sein, dass eine Wiederverwendung auch unter Korrekturen nicht möglich ist. Es darf nicht möglich sein, aus zwei abgelösten (entfernten) Prüfmarken eine Ähnlichkeitsfälschung herzustellen.
2.3
Echtheitserkennbarkeit im Anlieferungszustand


Die Verarbeiter von Prüfmarken (Zulassungsbehörden, Technische Prüfstellen, Überwachungsorganisationen, anerkannte Kfz-Werkstätten) müssen im Anlieferungszustand die systembedingte Echtheit erkennen können. Dies wird durch ein genau definiertes und gekennzeichnetes Schutzpapier auf der Rückseite der Prüfmarken oder durch die auf der Rückseite der Festkörper aufgebrachten fälschungserschwerenden Schriftmerkmale nach Nummer 2.1.2 Absatz 1 sichergestellt.


In der Sichtfläche der Prüfmarke ist eine nicht aufdringliche und das Gesamtbild nicht störende fälschungserschwerende Produktkennzeichnung eingebracht.


Die Prüfmarken sind in übersichtlich zählbaren Behältnissen verpackt.
2.4
Anbringung der Prüfmarken und SP-Schilder


Die individuelle Beschriftung des SP-Schildes mit der Fahrzeug-Identifizierungsnummer erfolgt mit einem dokumentenechten Permanentschreiber. Diese Beschriftung ist durch eine Schutzfolie zu sichern. Beim Ablösen der Schutzfolie muss sich das Feld „Fzg.-Ident.-Nummer“ so zerstören, dass eine Wiederverwendung auch unter Korrekturen nicht möglich ist. Bei Ausführung des SP-Schildes als Festkörper aus Kunststoff oder Metall können die Zeichen auch positiv oder negativ erhaben aufgebracht werden; eine zusätzliche Schutzfolie ist dann entbehrlich.


Das SP-Schild ist gut sichtbar am Fahrzeugheck in Fahrtrichtung hinten links anzubringen. Die Anbringungshöhe ist so zu wählen, dass sich die Oberkante des SP-Schildes mindestens 300 mm und maximal 1 800 mm über der Fahrbahn befindet. Die rechte Kante des SP-Schildes darf nicht mehr als 800 mm vom äußersten Punkt des hinteren Fahrzeugumrisses entfernt sein. Davon kann nur abgewichen werden, wenn die Bauart des Fahrzeugs diese Anbringung nicht zulässt.


Die Prüfmarke ist auf der Kreisfläche oder in dem Haltering des SP-Schildes so anzubringen, dass die Pfeilspitze auf den Monat zeigt, in dem das Fahrzeug zur nächsten Sicherheitsprüfung nach den Vorschriften der Anlage VIII vorzuführen ist.
2.5
Bezug von Prüfmarken


Die Hersteller von Prüfmarken beliefern ausschließlich die Zulassungsbehörden, die Technischen Prüfstellen, die Überwachungsorganisationen und die für die Anerkennung von Werkstätten zur Durchführung von Sicherheitsprüfungen zuständigen Stellen. Die Anerkennungsstellen nach Nummer 1.1 Anlage VIIIc beliefern die zur Durchführung von Sicherheitsprüfungen anerkannten Werkstätten. Die zuständige oberste Landesbehörde oder die von ihr bestimmten oder nach Landesrecht zuständigen Stellen können Abweichendes bestimmen.
