Anlage 5

(zu § 12 Absatz 3 Satz 2 bis 7) Stempelplaketten und Plakettenträger

Abschnitt A

Vorbemerkungen

1.
Objektsicherung und Fertigungskontrolle
Die Herstellung, die Lagerung und der Versand von sicherheitsrelevanten Rohmaterialien, Stempelplaketten und Plakettenträgern müssen so erfolgen, dass ein Verlust oder ein unberechtigter Zugriff ausgeschlossen sind. Zu diesem Zweck müssen Hersteller Systeme der Objektsicherung und Fertigungskontrolle unterhalten, die folgenden Anforderungen genügen müssen:
a)
Für die Räume, in denen die Stempelplaketten und Plakettenträger gelagert werden, ist ein erhöhter mechanischer Einbruchschutz vorzusehen. Die Widerstandszeitwerte für Mauerwerk, Türen und Fenster sind so zu wählen, dass auch beim Einsatz üblicher maschinenbewegter Werkzeuge ausreichend Zeit für ein polizeiliches Einschreiten bleibt. Es ist eine Einbruchmeldeanlage nach dem neuesten Stand der Technik sowie ein Zugangskontrollsystem mit Dokumentationseinrichtung vorzusehen. Die Entnahme und Einlagerung sind jeweils von zwei Beschäftigten zu quittieren. Durch organisatorische Maßnahmen ist sicherzustellen, dass nicht nur die gefertigten Stempelplaketten und Plakettenträger, sondern außerhalb der Arbeitszeit auch alle Halb- und Zwischenerzeugnisse in diesem gesicherten Lager verwahrt werden.
b)
Die Herstellung, der Druck, die Zählung und die Verpackung der Stempelplaketten und Plakettenträger dürfen nur in Räumlichkeiten mit eingeschränkter Zugangsberechtigung erfolgen. Es ist ein Zugangskontrollsystem mit Dokumentationseinrichtung zu installieren.
c)
Mit der Lagerung und Verarbeitung dürfen nur Personen betraut werden, die eine besondere Verpflichtungserklärung im sorgfältigen und kontrollierten Umgang mit den Produkten abgegeben haben.
d)
Es ist ein Registrierungssystem einzurichten, das eine lückenlose Verfolgung jeder einzelnen Stempelplakette anhand der angebrachten Druckstücknummerierung sicherstellt.
e)
Die Bestellung und der Versand der Stempelplaketten und der Plakettenträger an die Zulassungsbehörden müssen so erfolgen, dass jederzeit ein Ermitteln des Verbleibs möglich ist und die Besteller und Empfänger innerhalb der Zulassungsbehörde registriert sind.
f)
Es dürfen keine Tatsachen vorliegen, die den Gewerbetreibenden, die vertretungsberechtigten oder mit der Leitung des Betriebes oder einer Zweigniederlassung beauftragten Personen sowie die mit der Lagerung und Verarbeitung von Stempelplaketten und Plakettenträgern betrauten Personen für die Herstellung und Lieferung von Stempelplaketten und Plakettenträgern als unzuverlässig erscheinen lassen. Unzuverlässig im Sinne des Satzes 1 ist eine Person insbesondere dann, wenn sie wiederholt die Pflichten gröblich verletzt hat, die ihr nach dieser Verordnung obliegen.
Die Unternehmen haben eine Sicherheitserklärung abzugeben, in der sie die Einhaltung der vorgenannten Anforderungen gegenüber dem Kraftfahrt-Bundesamt bestätigen. Das Kraftfahrt-Bundesamt bewertet die Einhaltung und erteilt dem Unternehmen die Befugnis, Stempelplaketten und Plakettenträger an die Zulassungsbehörden zu liefern. Ein Widerruf erfolgt, wenn das Unternehmen gegen einzelne Sicherheitsbestimmungen verstößt; die verwaltungsverfahrensrechtlichen Vorschriften über Rücknahme und Widerruf bleiben im Übrigen unberührt. Für die Bewertung und die Überwachung haben die Unternehmen den mit der Überwachung betrauten Mitarbeitern des Kraftfahrt-Bundesamtes während der Geschäfts- und Betriebszeiten Zutritt zu ihren Grundstücken, Geschäftsräumen und Betriebsstätten zu gewähren und dort Besichtigungen, Prüfungen und Einsicht in die vorgeschriebenen Aufzeichnungen zu ermöglichen.
2.
Technische Anforderungen an Stempelplaketten und Plakettenträger
Die Stempelplakette und der Plakettenträger müssen den Anforderungen der DIN 74069, Ausgabe Oktober 2022, entsprechen.

Abschnitt B

Stempelplaketten

1.
Ausgestaltung der Stempelplaketten
a)
Druckstücknummer der Stempelplakette
Die Druckstücknummer ist in maschinenlesbarer und unmittelbar lesbarer Form darzustellen. Der maschinenlesbaren Form genügt ein DataMatrix-Code (5 x 5 mm). Die Druckstücknummer der Stempelplakette besteht aus acht Zeichen und ist als Klarschriftnummer mit der Schrift Arial-Bold 4 Punkt – schwarz – rechts neben dem Wappen oder senkrecht links neben dem Wappen in der Schrift Arial-Bold 6 Punkt – schwarz – jeweils 11 mm mittig zentriert auf der waagerechten Durchmesserlinie vom äußeren Rand darzustellen. Der Abstand des DataMatrix-Codes und die Anordnung der Klarschriftnummer über dieser Codierung beträgt zum Randstrich 6 mm. Verwendung finden als Zeichen Großbuchstaben des deutschen Alphabets von A bis Z, ohne Umlaute und Sonderzeichen, und Ziffern von 0 bis 9. Das erste Zeichen ist ein Großbuchstabe, über den die die Stempelplakette herstellende Institution eineindeutig ableitbar ist. Die Zeichen zwei bis sieben sind fortlaufend aufsteigend zu verteilen. Das achte Zeichen ist eine Prüfziffer, berechnet aus den Zeichen eins bis sieben. Die Berechnung der Prüfziffer erfolgt nach einem Verfahren, welches nach dem Modulus klassifiziert, der der jeweiligen Berechnungsmethode zugrunde liegt. Eine weitere Unterscheidung ist nach den Gewichtungsfolgen und den Modifikationen möglich.
b)
Sicherheitscode der Stempelplakette
Der Sicherheitscode muss nach Freilegung unmittelbar und deutlich lesbar sein sowie zusätzlich in maschinenlesbarer Form dargestellt werden und darf weder aus der Druckstücknummer hervorgehen noch aus dieser ableitbar sein. Der maschinenlesbaren Form genügt ein DataMatrix-Code. Der DataMatrix-Code hat eine Mindestgröße von 6 x 6 mm. Als Schriftart ist Arial-Bold 9 Punkt – schwarz – zu verwenden. Der Sicherheitscode der Stempelplakette besteht aus drei Zeichen. Verwendung finden als Zeichen Groß- und Kleinbuchstaben des deutschen Alphabets von A bis Z und a bis z – ohne die Zeichen I, i, l, O und o –, ohne Umlaute und Sonderzeichen, und Ziffern von 0 bis 9. Die Zeichen sind unter Ausschöpfung aller Kombinationen zufällig zu verteilen.
2.
Schematische Abbildungen der Stempelplakette
a)
Die schematische Darstellung der Stempelplakette enthält das farbige Wappen des Landes, die Bezeichnung des Landes, die Bezeichnung der Zulassungsbehörde und die Druckstücknummer:
aa)
Die Maße der Stempelplakette und des Druckes ergeben sich wie folgt:





Abbildung 1: Bemaßung der Stempelplakette

oder wahlweise nach Maßgabe der Nummer 1 Buchstabe a dieses Abschnitts wie folgt:






Abbildung 2: Bemaßung der Stempelplakette

bb)
Das farbige Wappen des Landes ist bis maximal 28 x 19 mm (Höhe x Breite) darzustellen. Die Bezeichnung des Landes ist zentriert über dem Wappen in der Schrift Times New Roman oder in einer in der Siegelordnung des jeweiligen Landes manifestierten Schriftart darzustellen. Der Abstand zum umlaufenden schwarzen Randstrich beträgt 1 mm. Die Bezeichnung der Zulassungsbehörde ist in der Schrift Times New Roman unter dem Wappen zentriert anzuordnen. Der Abstand zum umlaufenden schwarzen Randstrich beträgt 1 mm, Randstrich 0,7 mm.
cc)
Hintergrund
Der Hintergrund ist in der Farbe silbergrau auszuführen und beinhaltet ein fälschungserschwerendes Muster, eine Herstellerkennzeichnung und einen Dienststempel der Zulassungsbehörde mit einem maximalen Durchmesser von 8 mm in der Bemaßung als Alleinstellungsmerkmal nach den landesrechtlichen Vorschriften. Das Layout ist herstellerindividuell. Das Farbklima ist herstellerindividuell insoweit, als das Muster, die Herstellerkennzeichnung und der Dienststempel in einem zum silbergrauen Hintergrund der Plakette eindeutig unterscheidbaren helleren Silbergrau oder Grau ausgeführt sein müssen. DIN 5340 (Bezugssehweite) ist zu berücksichtigen.
b)
Stempelplakette mit sichtbarem Sicherheitscode
aa)
Der DataMatrix-Code hat eine Mindestgröße von 6 x 6 mm. Als Schriftart für den Sicherheitscode ist für die Klarschriftnummer Arial-Bold mindestens 9 Punkt – schwarz – zu verwenden. Die Anordnung kann über, unter oder neben dem DataMatrix-Code auf einer eigenen Fläche zusammen mit der Klarschriftnummerierung erfolgen. Die beschriebene Fläche kann eine produktionsabhängige Bemessung und Kantenradien aufweisen und ist als Schicht unter dem Wappen angeordnet.
bb)
Die Stempelplakette hat folgende Sicherheitsmerkmale zu erfüllen:
aaa)
Bei physischer Manipulation muss mindestens 1/3 der Druckbildinformationen auf der Stempelplakette irreversibel zerstört werden oder durch andere geeignete technische Maßnahmen die Freilegungsmerkmale entsprechend unumkehrbar sichtbar werden. Die Beurteilung erfolgt jeweils aus Bezugssehweite nach DIN 5340.
bbb)
Herstellerspezifische UV-Kennzeichnung mit UV-Chargennummer als zwei nicht sichtbare, echtheitserkennbare Merkmale.

Abschnitt C

Plakettenträger

1.
Sicherheitsmerkmale
a)
Der Plakettenträger ist transparent.
b)
Als Sicherheitsmerkmale sind das „Kennzeichen“ und die letzten sechs Ziffern der Fahrzeug-Identifizierungsnummer in unmittelbar dauerhaft lesbarer Form als Klarschriftnummer mit der Schrift – schwarz – Arial Narrow 6 Punkt auf dem Plakettenträger darzustellen.
c)
Ein herstellerspezifisches Sicherheitsmerkmal wird in sichtbarer Form auf dem Plakettenträger dargestellt und ist so zu wählen, dass die automatische Erfassung des Kennzeichens nicht erschwert wird.
d)
Der Plakettenträger hat als zusätzliches Sicherheitsmerkmal ein irreversibles herstellerspezifisches Zerstörungsbild bei physischer Manipulation zu erfüllen. Der Plakettenträger muss bei physischer Manipulation mindestens 1/3 der Druckbildinformationen auf der Stempelplakette oder HU-Plakette irreversibel zerstören oder durch andere geeignete technische Maßnahmen die Freilegungsmerkmale entsprechend unumkehrbar sichtbar machen.
e)
Eine auf dem Plakettenträger aufgebrachte Stempelplakette bzw. eine HU-Plakette muss beim Ausstanzen oder Ausschneiden vom Plakettenträger eine Kennzeichnung aufweisen, anhand derer erkennbar ist, dass diese bereits auf einem Plakettenträger verklebt war und daher nicht ohne ihn verwendet werden kann.
2.
Schematische Abbildung der Plakettenträger

a)
Plakettenträger für die Stempelplakette

Die schematische Darstellung des Plakettenträgers enthält die Stempelplakette nach Abschnitt B und die auf dem Plakettenträger aufgebrachten Merkmale „Kennzeichen“, „verkürzte Fahrzeug-Identifizierungsnummer“ und das herstellerspezifische Sicherheitsmerkmal.

aa)
Die Maße des Plakettenträgers ergeben sich wie folgt:





Abbildung 3: Bemaßung des Plakettenträgers

bb)
Der Abstand zwischen dem umlaufenden schwarzen Randstrich der Stempelplakette und dem umlaufenden äußeren Rand des Plakettenträgers in der oberen Hälfte des Plakettenträgers beträgt maximal 3,5 mm.
cc)
Das Kennzeichen ist in der rechten unteren Ecke des Plakettenträgers senkrecht – beginnend 2 mm vom äußeren unteren Rand und 2 mm vom äußeren rechten Rand des Plakettenträgers – darzustellen.
dd)
Die verkürzte Fahrzeug-Identifizierungsnummer ist in der rechten unteren Ecke des Plakettenträgers senkrecht – beginnend 2 mm vom äußeren unteren Rand und links neben dem Kennzeichen – darzustellen.
ee)
Das herstellerspezifische Sicherheitsmerkmal ist in der linken unteren Ecke des Plakettenträgers so darzustellen, dass es in einer Vorbehaltsfläche von 4 x 4 mm auf den Schnittpunkten der Rechteckdiagonalen zu platzieren ist.
ff)
Plakettenträger mit beispielhaftem Zerstörungsbild:





Abbildung 4: Plakettenträger mit Zerstörungsbild

b)
Plakettenträger für die HU-Plakette

Die schematische Darstellung des HU-Plakettenträgers enthält die HU-Plakette nach Anlage IX der Straßenverkehrs-Zulassungs-Ordnung (zu § 29 Absatz 2, 3, 5 bis 8) und die auf dem Plakettenträger aufgebrachten Merkmale „Kennzeichen“ und „verkürzte Fahrzeug-Identifizierungsnummer“ und das herstellerspezifische Merkmal.

aa)
Die Maße des HU-Plakettenträgers ergeben sich wie folgt:





Abbildung 5: Bemaßung des HU-Plakettenträgers

bb)
Das Kennzeichen ist in der rechten oberen Ecke des Plakettenträgers senkrecht – endend 2 mm vom äußeren oberen Rand und 1,5 mm vom äußeren rechten Rand des Plakettenträgers – darzustellen.
cc)
Die verkürzte Fahrzeug-Identifizierungsnummer ist in der rechten oberen Ecke des Plakettenträgers senkrecht – endend 2 mm vom äußeren oberen Rand und links vom eingedruckten „Kennzeichen“ nach Doppelbuchstabe bb vom äußeren rechten Rand des Plakettenträgers – darzustellen.
dd)
Das herstellerspezifische Sicherheitsmerkmal ist in der linken oberen Ecke des Plakettenträgers so darzustellen, dass es in einer Vorbehaltsfläche von 4 x 4 mm auf den Schnittpunkten der Rechteckdiagonalen zu platzieren ist.
ee)
Plakettenträger mit beispielhaftem Zerstörungsbild:





Abbildung 6: HU-Plakettenträger mit Zerstörungsbild

Anlage 6

(zu § 13 Absatz 1) Zulassungsbescheinigung Teil I

Vorbemerkungen

1.
Ausgestaltung der Zulassungsbescheinigung Teil I:
Trägermaterial: Neobond (150 g/m²), Farbe weiß
Format: Breite 210 mm, Höhe 105 mm, zweimal faltbar auf DIN A7, zweiseitig bedruckt.
In das Trägermaterial eingearbeitet sind die folgenden fälschungserschwerenden Sicherheitsmerkmale:
–
Wasserzeichen (Motiv: „Stilisierter Adler“ – gesetzlich geschützt für die Bundesdruckerei),
–
Melierfasern, teilweise fluoreszierend,
–
Planchetten, fluoreszierend,
–
Sicherheitsreagenzien als Schutz gegen chemische Rasurmanipulationen.
2.
Sicherheitsmerkmale:
Der Druck auf dem Trägermaterial weist folgende fälschungserschwerende Sicherheitsmerkmale auf:
–
mehrfarbiger Guillochenschutzunterdruck (zweistufig verarbeitet) mit Irisverlauf und integrierten Mikroschriften auf beiden Seiten,
–
Fluoreszenzaufdruck vorderseitig (Motiv: Bundesadler mit zweigeteilter Linienstruktur), unsichtbar (unter UV-Licht fluoreszierend),
–
Textfarbe dunkelgrün (unter UV-Licht grün fluoreszierend), Integration von Mikroschriftelementen im Formulartext,
–
optisch-variables Element in Form eines Kinegramms (Motiv: „Sonne 40“ – gesetzlich geschützt für die Bundesdruckerei) auf der Rückseite des Dokuments einschließlich eines maschinell prüfbaren Merkmals; das Kinegramm wird durch die Vordrucknummerierung teilweise überdruckt. Die Vordrucknummerierung wird dunkelblau (unter UV-Licht gelb-grün fluoreszierend) aufgebracht,
–
fortlaufende Nummer auf der Vorderseite, die durch die Zulassungsbehörde bei der Ausstellung eingetragen wird, wobei die Einmaligkeit der Nummer sicherzustellen ist.
3.
Objektsicherung und Fertigungskontrolle:
Die Herstellung, die Lagerung und der Versand von Rohmaterialien und Vordrucken muss so erfolgen, dass ein Verlust oder ein unberechtigter Zugriff ausgeschlossen ist. Zu diesem Zweck müssen Papierhersteller, Druckereien und Verlage Systeme der Objektsicherung und Fertigungskontrolle unterhalten, die folgenden Anforderungen genügen müssen:
a)
Für die Räume, in denen die Vordrucke gelagert werden, ist ein erhöhter mechanischer Einbruchschutz vorzusehen. Die Widerstandszeitwerte für Mauerwerk, Türen und Fenster sind so zu wählen, dass auch beim Einsatz üblicher maschinenbewegter Werkzeuge ausreichend Zeit für ein polizeiliches Einschreiten bleibt. Es ist eine Einbruchmeldeanlage nach neuester Richtlinie vorzusehen sowie ein Zugangskontrollsystem mit Dokumentationseinrichtung. Die Entnahme und Einlagerung sind jeweils von zwei Beschäftigten zu quittieren. Durch organisatorische Maßnahmen ist sicherzustellen, dass nicht nur die von der Bundesdruckerei angelieferten Vordrucke, sondern außerhalb der Arbeitszeit auch alle Halb- und Zwischenerzeugnisse in diesem gesicherten Lager verwahrt werden.
b)
Die Verarbeitung der Vordrucke in der Druckerei (Herstellung der Eindrucke, schneiden, zählen und verpacken) darf nur in Räumlichkeiten mit eingeschränkter Zugangsberechtigung erfolgen. Es ist ein Zugangskontrollsystem mit Dokumentationseinrichtung zu installieren.
c)
Mit der Lagerung und Verarbeitung dürfen nur zuverlässige Personen betraut werden, die eine besondere Verpflichtungserklärung im sorgfältigen und kontrollierten Umgang mit den Vordrucken abgegeben haben.
d)
Es ist ein Registrierungssystem einzurichten, das eine lückenlose Verfolgung und Verbleibskontrolle jedes einzelnen Vordrucks anhand der von der Bundesdruckerei angebrachten Nummerierung sicherstellt.
e)
Der Versand der Vordrucke an die Zulassungsbehörden muss so erfolgen, dass jederzeit eine Verbleibsermittlung möglich ist und der Empfänger innerhalb der Zulassungsbehörde registriert wird.
Die Unternehmen geben eine Sicherheitserklärung ab, in der sie die Einhaltung der vorgenannten Anforderungen gegenüber dem Kraftfahrt-Bundesamt bestätigen. Das Kraftfahrt-Bundesamt ermächtigt nach Prüfung die Bundesdruckerei, diesen Unternehmen Vordrucke der Zulassungsbescheinigung Teil I zu liefern. Ein Widerruf erfolgt, wenn die Unternehmen gegen einzelne Sicherheitsbestimmungen verstoßen.
4.
Markierung
a)
Die Markierungen mit dem verdeckten Sicherheitscode nach § 13 Absatz 1 Satz 2 und 3 sind im linken Drittel der Rückseite und dort in der unteren Hälfte rechts, oberhalb der Behördenbezeichnung und Unterschrift, anzubringen.
b)
Die Druckstücknummer ist nach Nummer 5 darzustellen.
c)
Schematische Abbildungen:
Die Markierungen müssen gemäß nachfolgender Abbildung nach vorgegebenen Maßen und farblicher Darstellung gestaltet sein:
aa)
Format:
aaa)
Breite 30 mm, Höhe 20 mm, Eckradien 1 mm oder
bbb)
Breite 35 mm, Höhe 25 mm, Eckradien 1 mm.
bb)
Farbe:
Mittiges Beschriftungsfeld silbergrau mit 4 mm umlaufendem, farbigem Rand (Verkehrsgrün, RAL 6024).
cc)
Zusätzlich muss ein herstellerspezifisches, unsichtbares Kennzeichen in der Nähe der Druckstücknummer angebracht werden. Die sichtbare Markierung soll als fälschungserschwerende Sicherheitsabdeckung gewährleisten, dass die auf ihr angebrachte Druckstücknummer und der 2D-Code beim Freilegen oder einer Manipulation unwiderruflich zerstört werden. Durch das Entfernen der sichtbaren Abdeckung ist
aaa)
ein irreversibles 2-farbiges Farbmuster (Schraffur Verkehrsblau RAL 5017/Verkehrsweiß RAL 9016, 45 Grad nach rechts geneigt, Strichstärke 1 mm) oder
bbb)
ein irreversibles 1-farbiges Farbmuster (Verkehrsgrün, RAL 6024)
freigelegt und die Manipulation oder gewollte Öffnung erkennbar.
Abbildung zur sichtbaren Markierung:



Abbildung zur darunterliegenden Markierung mit Sicherheitscode nach Sichtbarmachung:



5.
Druckstücknummer der Zulassungsbescheinigung Teil I:
Die Druckstücknummer ist in maschinenlesbarer und unmittelbar lesbarer Form darzustellen. Der maschinenlesbaren Form genügt ein 2D-Code in Form des DataMatrix-Codes. Die Zusammensetzung der Druckstücknummer erfolgt entsprechend der Vorgaben aus Anlage 5. Der 2D-Code hat eine Mindestgröße von 5 x 5 mm. Als Schriftart ist Arial-Bold mindestens 4 Punkt – schwarz – und für die Klarschriftnummer die Schriftart Arial-Bold mindestens 7 Punkt – schwarz – zu verwenden.
6.
Sicherheitscode der Zulassungsbescheinigung Teil I:
Der Sicherheitscode muss unmittelbar lesbar sein und ist zusätzlich in maschinenlesbarer Form darzustellen. Der maschinenlesbaren Form genügt ein 2D-Code in Form des DataMatrix-Codes und der Sicherheitscode darf weder aus der Druckstücknummer hervorgehen noch aus dieser ableitbar sein. Der Sicherheitscode der Zulassungsbescheinigung Teil I besteht aus sieben Zeichen. Im Übrigen erfolgt die Zusammensetzung des Sicherheitscodes entsprechend der Vorgaben aus Anlage 5 Nummer 2. Der 2D-Code hat eine Mindestgröße von 5 x 5 mm. Für die Klarschriftnummer ist die Schriftart Arial-Bold mindestens 8 Punkt – schwarz – zu verwenden, für die Schrift „Außer Betrieb gesetzt“ Arial-Bold 5 Punkt – schwarz –. Der Sicherheitscode kann nicht durch Durchleuchten erkannt werden. Verwendung finden als Zeichen Groß- und Kleinbuchstaben des deutschen Alphabets von A bis Z und a bis z – ohne die Zeichen I, i, l, O und o –, ohne Umlaute und Sonderzeichen, und Ziffern von 0 bis 9. Die Zeichen sind unter Ausschöpfung aller Kombinationen zufällig zu verteilen.

Vorderseite

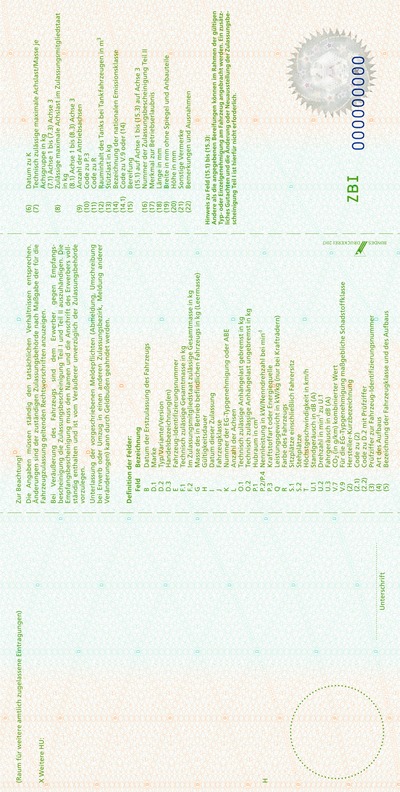

Rückseite

Anlage 7

(zu § 13 Absatz 4) Zulassungsbescheinigung Teil I für Fahrzeuge der Bundeswehr

Vorbemerkungen

Format: Breite 210 mm, Höhe 8 1/3 Zoll (207 mm)

Es gelten die Nummern 1 und 2 der Vorbemerkungen der Anlage 5

Anlage 8

(zu § 14 Absatz 2) Zulassungsbescheinigung Teil II

Vorbemerkungen

1.
Ausgestaltung der Zulassungsbescheinigung Teil II
Trägermaterial: Neobond (150 g/m²), Farbe weiß
Format: Breite 210 mm, Höhe 12 Zoll (304,8 mm), einseitig bedruckt
In das Trägermaterial eingearbeitet sind die folgenden fälschungserschwerenden Sicherheitsmerkmale:
–
Wasserzeichen (Motiv: „Stilisierter Adler“ – gesetzlich geschützt für die Bundesdruckerei),
–
Melierfasern, teilweise fluoreszierend,
–
Planchetten, fluoreszierend,
–
Sicherheitsreagenzien als Schutz gegen chemische Rasurmanipulationen.
2.
Sicherheitsmerkmale:
Der Druck auf dem Trägermaterial weist folgende fälschungserschwerende Sicherheitsmerkmale auf:
–
mehrfarbiger Guillochenschutzunterdruck (zweifarbig verarbeitet) mit Irisverlauf und integrierten Mikroschriften auf der Vorderseite,
–
Rückseite einfarbig eingefärbt,
–
Fluoreszenzaufdruck vorderseitig (Motiv: Bundesadler mit zweigeteilter Linienstruktur), unsichtbar (unter UV-Licht fluoreszierend),
–
Textfarbe dunkelgrün (unter UV-Licht grün fluoreszierend), Integration von Mikroschriftelementen im Formulartext,
–
Vordrucknummerierung dunkelblau (unter UV-Licht gelb-grün fluoreszierend).
3.
Markierung
a)
Die sichtbare Markierung stellt eine fälschungserschwerende Sicherheitsabdeckung des darunterliegenden Sicherheitscodes der Zulassungsbescheinigung Teil II und des Hinweises „Dokument nicht mehr gültig“ dar. Die Sicherheitsabdeckung wird auf die Zulassungsbescheinigung Teil II in dem freien Feld unter dem Feld „Datum (I)“ angebracht. Rechts daneben wird folgender Hinweis vorgedruckt: „Nur zur Nutzung des Sicherheitscodes im internetbasierten Zulassungsverfahren freilegen. Dokument nur unbeschädigt gültig. “ Für die Schrift „Dokument nicht mehr gültig“ ist die Schriftart Arial-Bold, mindestens 7 Punkt – schwarz – zu verwenden.
b)
Schematische Abbildungen:
Die sichtbare Markierung muss gemäß nachfolgender Abbildung nach vorgegebenen Maßen und farblicher Darstellung gestaltet sein:
aa)
Format:
Breite 37 mm, Höhe 28 mm, Eckradien 1 mm.
bb)
Farbe:
Umlaufender farbiger Rand (Verkehrsgrün, RAL 6024), 3 mm (links, rechts) bzw. 4 mm (oben, unten).
cc)
Zusätzlich muss ein herstellerspezifisches Sicherheitsmerkmal mit sichtbaren und unsichtbaren Elementen angebracht werden. Die fälschungserschwerende Sicherheitsabdeckung muss so beschaffen sein, dass sie beim Freilegen oder bei einer Manipulation unwiderruflich zerstört wird. Bei Entfernung der sichtbaren Markierung wird
aaa)
ein irreversibles einfarbiges Farbmuster, 45 Grad Winkelung, Strichstärke 2 mm (Verkehrsgrün, RAL 6024) oder
bbb)
ein irreversibles zweifarbiges Farbmuster, 45 Grad Winkelung, Strichstärke 2 mm (Schraffur Verkehrsblau, RAL 5017/Verkehrsweiß, RAL 9016)
freigelegt und die Freilegung oder Manipulation erkennbar.
Abbildung der sichtbaren Markierung:
	2 D-Code der Druckstücknummer der Markierung
Druckstücknummer der Markierung
Abbildung der freigelegten Markierung mit Sicherheitscode der Zulassungsbescheinigung Teil II:*




Abbildung der manipulierten Markierung*




4.
Sicherheitscode der Zulassungsbescheinigung Teil II:
Der Sicherheitscode muss unmittelbar lesbar sein und ist zusätzlich in maschinenlesbarer Form darzustellen. Der maschinenlesbaren Form genügt ein 2D-Code in Form des DataMatrix-Codes. Der Sicherheitscode der Zulassungsbescheinigung Teil II besteht aus zwölf alphanumerischen Zeichen. Verwendung finden als Zeichen Groß- und Kleinbuchstaben des deutschen Alphabets von A bis Z, ohne Umlaute und Sonderzeichen, sowie Ziffern von 0 bis 9. Das erste Zeichen ermöglicht die Unterscheidung der jeweiligen Funktion der Nachweisnummer. Die Zeichen zwei bis elf sind unter Ausschöpfung aller Kombinationen zufällig zu verteilen. Das zwölfte Zeichen ist eine Prüfziffer, berechnet aus den Zeichen eins bis elf. Die Berechnung der Prüfziffer erfolgt nach dem Modulus-11-Verfahren. Der 2D-Code hat eine Mindestgröße von 5 x 5 mm. Für die Klarschriftnummer ist die Schriftart OCR-B mindestens 8 Punkt – schwarz – zu verwenden. Der Sicherheitscode darf nicht bei vorder- oder rückseitiger Durchleuchtung erkannt werden.
Abbildung der Zulassungsbescheinigung Teil II mit sichtbarer Markierung



Abbildung der Zulassungsbescheinigung Teil II mit freigelegter Markierung

Anlage 9

(zu § 17) Verwertungsnachweis

Abschnitt I

Vorbemerkungen zur Herstellung des Vordrucks „Verwertungsnachweis“

1.
Allgemeines

Der Verwertungsnachweis besteht aus einem Satz mit vier Ausfertigungen (Blättern).
Jedes Blatt besteht aus zwei Seiten.
Die erste Ausfertigung (Blatt 1) der Seiten 1 bis 2 des Vordrucks enthält in der Kopfzeile folgende Bezeichnung:
„Diese Ausfertigung (rosa) ist für den Fahrzeughalter/-eigentümer bestimmt. “
Blatt 2 enthält entsprechend folgende Bezeichnung:
„Diese Ausfertigung (altgold) ist für den Demontagebetrieb bestimmt. “
Blatt 3 enthält entsprechend folgende Bezeichnung:
„Diese Ausfertigung (blau) ist für die Schredderanlage bestimmt. “
Blatt 4 enthält entsprechend folgende Bezeichnung:
„Diese Ausfertigung (weiß) ist für die Annahme-/Rücknahmestelle bestimmt. “
2.
Format

Ein Muster des Vordrucks ist in Abschnitt 2 verkleinert wiedergegeben. Zur ordnungsgemäßen Verwendung ist der Vordruck im Verhältnis 84:100 zu vergrößern. Das Format DIN A4 ist durch gestrichelte Linien kenntlich gemacht.
3.
Passergenauigkeit

Sämtliche Blätter sind mit einem Passer für computergestützte Ausfüll- und Lesevorgänge zu versehen. Zwischen dem oberen Papierrand und der oberen Begrenzung des Passers ist ein zweifacher 1/6-Zoll-Abstand zu wählen. Zwischen dem linken Papierrand und der seitlichen Begrenzung des Passers beträgt der Abstand 8/10 Zoll.
Der senkrechte Abstand zwischen der Passermarke und den Eintragungsfeldern ist in der Maßeinheit 1/6 Zoll (2/6 Zoll durchgängige Zeilenschaltung) auszuführen. In der Waagerechten ist der Abstand zwischen der Passermarke und dem Beginn der Eintragungsfelder in der Maßeinheit 1/10 Zoll (Bewegungsschrift) auszuführen. Die Kämme sind auf 2/10 Zoll auszurichten, damit auch eine handschriftliche Eintragung gewährleistet ist.
4.
Maschinenlesbarkeit

Der Vordruck ist maschinenlesbar zu gestalten. Die folgenden Gestaltungsempfehlungen sind zu beachten, wenn Vordrucke als allgemeines Schriftgut zur optischen Belegerfassung vorgesehen sind. Sie finden mit Ausnahme der Nummer 4.2 Satz 2 und 3 keine Anwendung, wenn der Verwertungsnachweis mit Ausnahme von Unterschrift und Stempel vollständig computergestützt erstellt wird.
4.1
Farben


Bei Vordrucken zur optischen Belegerfassung muss sich der Aufdruck (Text, Linien, Raster) farblich vom Ausfülltext unterscheiden. Ziffern, Zahlen, Nummern und der Passer sollten bei maschinenlesbaren Vordrucken in Blindfarbe gedruckt sein. Bis auf die Ausfertigung „weiß“ sind deshalb die Blätter in der unten angegebenen Blindfarbe zu drucken (RAL-Werte nach Euro-Skala):

Blatt 1 (Ausfertigung für den Halter)	rosa	100 % Yellow und 85 % Magenta
Blatt 2 (Ausfertigung für den Demontagebetrieb)	altgold	100 % Yellow und 45 % Magenta
Blatt 3 (Ausfertigung für die Schredderanlage)	blau	55 % Magenta und 100 % Cyan
Blatt 4 (Ausfertigung für die Annahme-/Rücknahmestelle)	weiß

4.2
Schriften

Beim handschriftlichen Ausfüllen sollten neben den Ziffern nur Großbuchstaben verwendet werden. Für Schreibmaschinen- und Druckschrift sind mindestens Schrifthöhen mit einer Versalhöhe von ca. 2,1 mm bis 3,2 mm, für Handblockschrift von ca. 5 mm einzuhalten. Alle Schriften, außer Kursiv- und Serifenschriften, sind geeignet für die optische Zeichenerkennung. Die Begrenzungslinien für Eintragungsfelder, Linien, Schriften und die Rasterflächen sind in den oben genannten Farben als sogenannte Blindfarbe ohne Verunreinigungen auszuführen. Die Rasterflächen dürfen 60 % vom Volltonwert nicht überschreiten. Die maschinell zu lesenden Bereiche müssen weiß sein.
5.
Leimung

Wird eine Verleimung der Vordrucksätze vorgenommen, so hat diese am Kopf zu erfolgen. Trennleisten mit Mikroperforation sind zulässig.
6.
Papierqualität

Die jeweiligen Oberblätter (Blatt 1) sind auf Papier zu drucken mit einem Gewicht von 80 g/m². Die jeweiligen Mittelblätter (Blätter 2 und 3) sind auf einem Papier mit 53 g/m² zu drucken. Die jeweiligen Unterblätter (Blatt 4) sind auf Papier mit 80 g/m² zu drucken.

Abschnitt 2

Muster

Anlage 10

(zu § 22 Absatz 4) Verifizierung der Prüfziffer

Die Verifizierung der Prüfziffer des Untersuchungsberichts oder Prüfprotokolls für den Nachweis einer Hauptuntersuchung oder Sicherheitsprüfung nach § 29 der Straßenverkehrs-Zulassungs-Ordnung in internetbasierten Zulassungsverfahren nach § 22 Absatz 1 Satz 1 Nummer 2 erfolgt durch das Portal in folgender Art und Weise:

1.
Im Portal ist ein Datensatz zu erzeugen, in dem die in § 22 Absatz 4 Satz 1 Nummer 2 bis 4 genannten Daten zusammengefasst und folgende Daten automatisiert hinzugefügt werden:
a)
Antragsnummer, die aus der statistischen Kennziffer der Zulassungsbehörde einschließlich ihrer Zusatzziffer und dem Antragsdatum generiert wird,
b)
Fahrzeug-Identifizierungsnummer,
c)
Monat und Jahr der Erstzulassung,
d)
Zuteilung der Prüfplakette nach einer Hauptuntersuchung oder Prüfmarke nach einer Sicherheitsprüfung,
e)
Schlüsselnummer der Technischen Prüfstelle, der anerkannten Überwachungsorganisation oder der mit der Datenübermittlung beauftragten Gemeinschaftseinrichtung der anerkannten Kraftfahrzeugwerkstätten.
2.
Aus dem nach Nummer 1 erzeugten Datensatz wird durch das Kraftfahrt-Bundesamt eine Prüfziffer nach dem Verfahren des § 22 Absatz 3 errechnet.
3.
Die nach Nummer 2 errechnete Prüfziffer wird mit der nach § 22 Absatz 4 Satz 1 Nummer 1 übermittelten Prüfziffer abgeglichen. Stimmen beide Prüfziffern vollständig überein, gilt der vorgeschriebene Nachweis als erbracht.
