Anlage 5

(zu § 12 Absatz 3 Satz 2 bis 7) Stempelplaketten und Plakettenträger

Abschnitt A

Vorbemerkungen

1.
Objektsicherung und Fertigungskontrolle
Die Herstellung, die Lagerung und der Versand von sicherheitsrelevanten Rohmaterialien, Stempelplaketten und Plakettenträgern müssen so erfolgen, dass ein Verlust oder ein unberechtigter Zugriff ausgeschlossen sind. Zu diesem Zweck müssen Hersteller Systeme der Objektsicherung und Fertigungskontrolle unterhalten, die folgenden Anforderungen genügen müssen:
a)
Für die Räume, in denen die Stempelplaketten und Plakettenträger gelagert werden, ist ein erhöhter mechanischer Einbruchschutz vorzusehen. Die Widerstandszeitwerte für Mauerwerk, Türen und Fenster sind so zu wählen, dass auch beim Einsatz üblicher maschinenbewegter Werkzeuge ausreichend Zeit für ein polizeiliches Einschreiten bleibt. Es ist eine Einbruchmeldeanlage nach dem neuesten Stand der Technik sowie ein Zugangskontrollsystem mit Dokumentationseinrichtung vorzusehen. Die Entnahme und Einlagerung sind jeweils von zwei Beschäftigten zu quittieren. Durch organisatorische Maßnahmen ist sicherzustellen, dass nicht nur die gefertigten Stempelplaketten und Plakettenträger, sondern außerhalb der Arbeitszeit auch alle Halb- und Zwischenerzeugnisse in diesem gesicherten Lager verwahrt werden.
b)
Die Herstellung, der Druck, die Zählung und die Verpackung der Stempelplaketten und Plakettenträger dürfen nur in Räumlichkeiten mit eingeschränkter Zugangsberechtigung erfolgen. Es ist ein Zugangskontrollsystem mit Dokumentationseinrichtung zu installieren.
c)
Mit der Lagerung und Verarbeitung dürfen nur Personen betraut werden, die eine besondere Verpflichtungserklärung im sorgfältigen und kontrollierten Umgang mit den Produkten abgegeben haben.
d)
Es ist ein Registrierungssystem einzurichten, das eine lückenlose Verfolgung jeder einzelnen Stempelplakette anhand der angebrachten Druckstücknummerierung sicherstellt.
e)
Die Bestellung und der Versand der Stempelplaketten und der Plakettenträger an die Zulassungsbehörden müssen so erfolgen, dass jederzeit ein Ermitteln des Verbleibs möglich ist und die Besteller und Empfänger innerhalb der Zulassungsbehörde registriert sind.
f)
Es dürfen keine Tatsachen vorliegen, die den Gewerbetreibenden, die vertretungsberechtigten oder mit der Leitung des Betriebes oder einer Zweigniederlassung beauftragten Personen sowie die mit der Lagerung und Verarbeitung von Stempelplaketten und Plakettenträgern betrauten Personen für die Herstellung und Lieferung von Stempelplaketten und Plakettenträgern als unzuverlässig erscheinen lassen. Unzuverlässig im Sinne des Satzes 1 ist eine Person insbesondere dann, wenn sie wiederholt die Pflichten gröblich verletzt hat, die ihr nach dieser Verordnung obliegen.
Die Unternehmen haben eine Sicherheitserklärung abzugeben, in der sie die Einhaltung der vorgenannten Anforderungen gegenüber dem Kraftfahrt-Bundesamt bestätigen. Das Kraftfahrt-Bundesamt bewertet die Einhaltung und erteilt dem Unternehmen die Befugnis, Stempelplaketten und Plakettenträger an die Zulassungsbehörden zu liefern. Ein Widerruf erfolgt, wenn das Unternehmen gegen einzelne Sicherheitsbestimmungen verstößt; die verwaltungsverfahrensrechtlichen Vorschriften über Rücknahme und Widerruf bleiben im Übrigen unberührt. Für die Bewertung und die Überwachung haben die Unternehmen den mit der Überwachung betrauten Mitarbeitern des Kraftfahrt-Bundesamtes während der Geschäfts- und Betriebszeiten Zutritt zu ihren Grundstücken, Geschäftsräumen und Betriebsstätten zu gewähren und dort Besichtigungen, Prüfungen und Einsicht in die vorgeschriebenen Aufzeichnungen zu ermöglichen.
2.
Technische Anforderungen an Stempelplaketten und Plakettenträger
Die Stempelplakette und der Plakettenträger müssen den Anforderungen der DIN 74069, Ausgabe Oktober 2022, entsprechen.

Abschnitt B

Stempelplaketten

1.
Ausgestaltung der Stempelplaketten
a)
Druckstücknummer der Stempelplakette
Die Druckstücknummer ist in maschinenlesbarer und unmittelbar lesbarer Form darzustellen. Der maschinenlesbaren Form genügt ein DataMatrix-Code (5 x 5 mm). Die Druckstücknummer der Stempelplakette besteht aus acht Zeichen und ist als Klarschriftnummer mit der Schrift Arial-Bold 4 Punkt – schwarz – rechts neben dem Wappen oder senkrecht links neben dem Wappen in der Schrift Arial-Bold 6 Punkt – schwarz – jeweils 11 mm mittig zentriert auf der waagerechten Durchmesserlinie vom äußeren Rand darzustellen. Der Abstand des DataMatrix-Codes und die Anordnung der Klarschriftnummer über dieser Codierung beträgt zum Randstrich 6 mm. Verwendung finden als Zeichen Großbuchstaben des deutschen Alphabets von A bis Z, ohne Umlaute und Sonderzeichen, und Ziffern von 0 bis 9. Das erste Zeichen ist ein Großbuchstabe, über den die die Stempelplakette herstellende Institution eineindeutig ableitbar ist. Die Zeichen zwei bis sieben sind fortlaufend aufsteigend zu verteilen. Das achte Zeichen ist eine Prüfziffer, berechnet aus den Zeichen eins bis sieben. Die Berechnung der Prüfziffer erfolgt nach einem Verfahren, welches nach dem Modulus klassifiziert, der der jeweiligen Berechnungsmethode zugrunde liegt. Eine weitere Unterscheidung ist nach den Gewichtungsfolgen und den Modifikationen möglich.
b)
Sicherheitscode der Stempelplakette
Der Sicherheitscode muss nach Freilegung unmittelbar und deutlich lesbar sein sowie zusätzlich in maschinenlesbarer Form dargestellt werden und darf weder aus der Druckstücknummer hervorgehen noch aus dieser ableitbar sein. Der maschinenlesbaren Form genügt ein DataMatrix-Code. Der DataMatrix-Code hat eine Mindestgröße von 6 x 6 mm. Als Schriftart ist Arial-Bold 9 Punkt – schwarz – zu verwenden. Der Sicherheitscode der Stempelplakette besteht aus drei Zeichen. Verwendung finden als Zeichen Groß- und Kleinbuchstaben des deutschen Alphabets von A bis Z und a bis z – ohne die Zeichen I, i, l, O und o –, ohne Umlaute und Sonderzeichen, und Ziffern von 0 bis 9. Die Zeichen sind unter Ausschöpfung aller Kombinationen zufällig zu verteilen.
2.
Schematische Abbildungen der Stempelplakette
a)
Die schematische Darstellung der Stempelplakette enthält das farbige Wappen des Landes, die Bezeichnung des Landes, die Bezeichnung der Zulassungsbehörde und die Druckstücknummer:
aa)
Die Maße der Stempelplakette und des Druckes ergeben sich wie folgt:

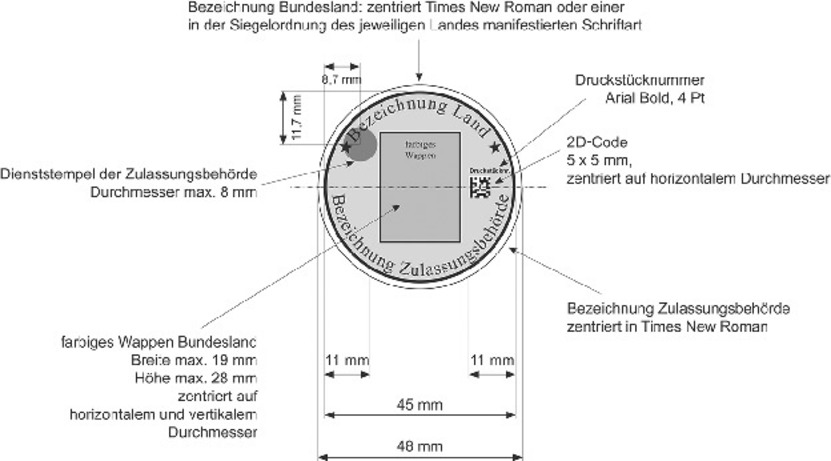

Abbildung 1: Bemaßung der Stempelplakette

oder wahlweise nach Maßgabe der Nummer 1 Buchstabe a dieses Abschnitts wie folgt:

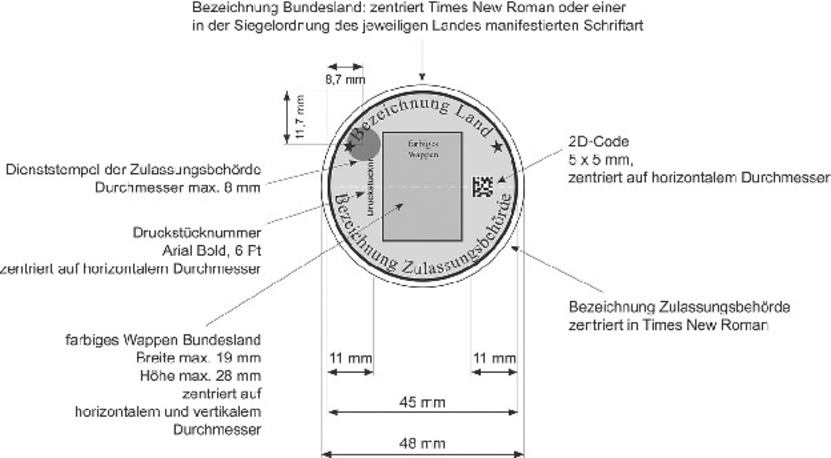

Abbildung 2: Bemaßung der Stempelplakette

bb)
Das farbige Wappen des Landes ist bis maximal 28 x 19 mm (Höhe x Breite) darzustellen. Die Bezeichnung des Landes ist zentriert über dem Wappen in der Schrift Times New Roman oder in einer in der Siegelordnung des jeweiligen Landes manifestierten Schriftart darzustellen. Der Abstand zum umlaufenden schwarzen Randstrich beträgt 1 mm. Die Bezeichnung der Zulassungsbehörde ist in der Schrift Times New Roman unter dem Wappen zentriert anzuordnen. Der Abstand zum umlaufenden schwarzen Randstrich beträgt 1 mm, Randstrich 0,7 mm.
cc)
Hintergrund
Der Hintergrund ist in der Farbe silbergrau auszuführen und beinhaltet ein fälschungserschwerendes Muster, eine Herstellerkennzeichnung und einen Dienststempel der Zulassungsbehörde mit einem maximalen Durchmesser von 8 mm in der Bemaßung als Alleinstellungsmerkmal nach den landesrechtlichen Vorschriften. Das Layout ist herstellerindividuell. Das Farbklima ist herstellerindividuell insoweit, als das Muster, die Herstellerkennzeichnung und der Dienststempel in einem zum silbergrauen Hintergrund der Plakette eindeutig unterscheidbaren helleren Silbergrau oder Grau ausgeführt sein müssen. DIN 5340 (Bezugssehweite) ist zu berücksichtigen.
b)
Stempelplakette mit sichtbarem Sicherheitscode
aa)
Der DataMatrix-Code hat eine Mindestgröße von 6 x 6 mm. Als Schriftart für den Sicherheitscode ist für die Klarschriftnummer Arial-Bold mindestens 9 Punkt – schwarz – zu verwenden. Die Anordnung kann über, unter oder neben dem DataMatrix-Code auf einer eigenen Fläche zusammen mit der Klarschriftnummerierung erfolgen. Die beschriebene Fläche kann eine produktionsabhängige Bemessung und Kantenradien aufweisen und ist als Schicht unter dem Wappen angeordnet.
bb)
Die Stempelplakette hat folgende Sicherheitsmerkmale zu erfüllen:
aaa)
Bei physischer Manipulation muss mindestens 1/3 der Druckbildinformationen auf der Stempelplakette irreversibel zerstört werden oder durch andere geeignete technische Maßnahmen die Freilegungsmerkmale entsprechend unumkehrbar sichtbar werden. Die Beurteilung erfolgt jeweils aus Bezugssehweite nach DIN 5340.
bbb)
Herstellerspezifische UV-Kennzeichnung mit UV-Chargennummer als zwei nicht sichtbare, echtheitserkennbare Merkmale.

Abschnitt C

Plakettenträger

1.
Sicherheitsmerkmale
a)
Der Plakettenträger ist transparent.
b)
Als Sicherheitsmerkmale sind das „Kennzeichen“ und die letzten sechs Ziffern der Fahrzeug-Identifizierungsnummer in unmittelbar dauerhaft lesbarer Form als Klarschriftnummer mit der Schrift – schwarz – Arial Narrow 6 Punkt auf dem Plakettenträger darzustellen.
c)
Ein herstellerspezifisches Sicherheitsmerkmal wird in sichtbarer Form auf dem Plakettenträger dargestellt und ist so zu wählen, dass die automatische Erfassung des Kennzeichens nicht erschwert wird.
d)
Der Plakettenträger hat als zusätzliches Sicherheitsmerkmal ein irreversibles herstellerspezifisches Zerstörungsbild bei physischer Manipulation zu erfüllen. Der Plakettenträger muss bei physischer Manipulation mindestens 1/3 der Druckbildinformationen auf der Stempelplakette oder HU-Plakette irreversibel zerstören oder durch andere geeignete technische Maßnahmen die Freilegungsmerkmale entsprechend unumkehrbar sichtbar machen.
e)
Eine auf dem Plakettenträger aufgebrachte Stempelplakette bzw. eine HU-Plakette muss beim Ausstanzen oder Ausschneiden vom Plakettenträger eine Kennzeichnung aufweisen, anhand derer erkennbar ist, dass diese bereits auf einem Plakettenträger verklebt war und daher nicht ohne ihn verwendet werden kann.
2.
Schematische Abbildung der Plakettenträger

a)
Plakettenträger für die Stempelplakette

Die schematische Darstellung des Plakettenträgers enthält die Stempelplakette nach Abschnitt B und die auf dem Plakettenträger aufgebrachten Merkmale „Kennzeichen“, „verkürzte Fahrzeug-Identifizierungsnummer“ und das herstellerspezifische Sicherheitsmerkmal.

aa)
Die Maße des Plakettenträgers ergeben sich wie folgt:

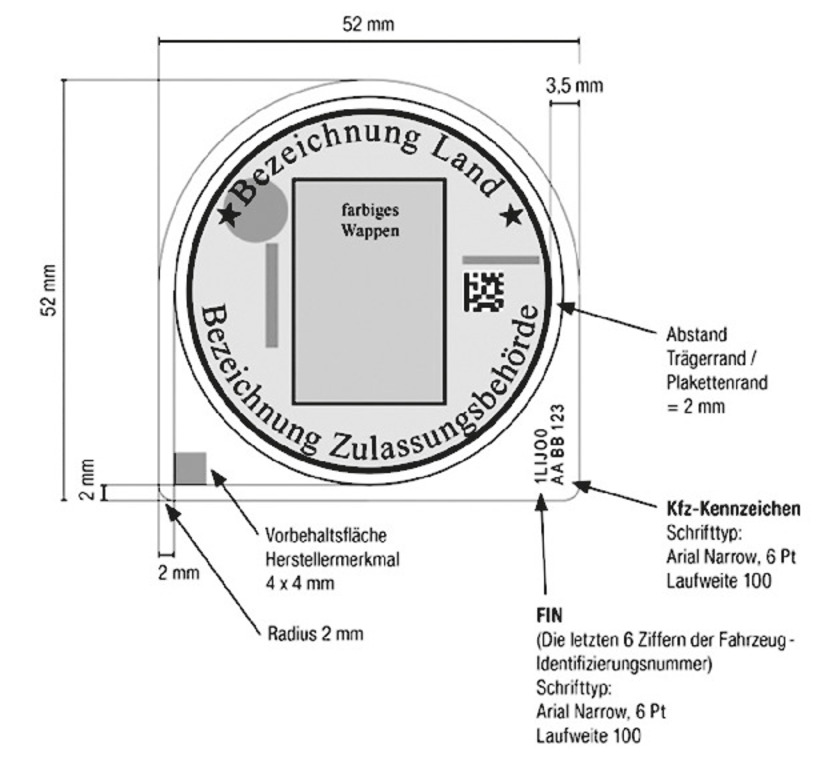

Abbildung 3: Bemaßung des Plakettenträgers

bb)
Der Abstand zwischen dem umlaufenden schwarzen Randstrich der Stempelplakette und dem umlaufenden äußeren Rand des Plakettenträgers in der oberen Hälfte des Plakettenträgers beträgt maximal 3,5 mm.
cc)
Das Kennzeichen ist in der rechten unteren Ecke des Plakettenträgers senkrecht – beginnend 2 mm vom äußeren unteren Rand und 2 mm vom äußeren rechten Rand des Plakettenträgers – darzustellen.
dd)
Die verkürzte Fahrzeug-Identifizierungsnummer ist in der rechten unteren Ecke des Plakettenträgers senkrecht – beginnend 2 mm vom äußeren unteren Rand und links neben dem Kennzeichen – darzustellen.
ee)
Das herstellerspezifische Sicherheitsmerkmal ist in der linken unteren Ecke des Plakettenträgers so darzustellen, dass es in einer Vorbehaltsfläche von 4 x 4 mm auf den Schnittpunkten der Rechteckdiagonalen zu platzieren ist.
ff)
Plakettenträger mit beispielhaftem Zerstörungsbild:





Abbildung 4: Plakettenträger mit Zerstörungsbild

b)
Plakettenträger für die HU-Plakette

Die schematische Darstellung des HU-Plakettenträgers enthält die HU-Plakette nach Anlage IX der Straßenverkehrs-Zulassungs-Ordnung (zu § 29 Absatz 2, 3, 5 bis 8) und die auf dem Plakettenträger aufgebrachten Merkmale „Kennzeichen“ und „verkürzte Fahrzeug-Identifizierungsnummer“ und das herstellerspezifische Merkmal.

aa)
Die Maße des HU-Plakettenträgers ergeben sich wie folgt:

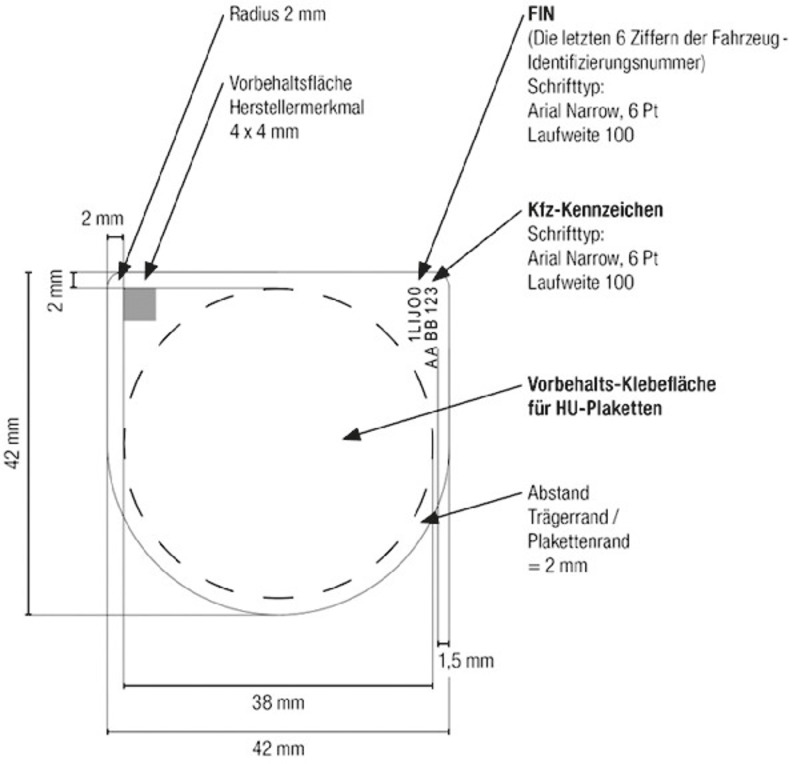

Abbildung 5: Bemaßung des HU-Plakettenträgers

bb)
Das Kennzeichen ist in der rechten oberen Ecke des Plakettenträgers senkrecht – endend 2 mm vom äußeren oberen Rand und 1,5 mm vom äußeren rechten Rand des Plakettenträgers – darzustellen.
cc)
Die verkürzte Fahrzeug-Identifizierungsnummer ist in der rechten oberen Ecke des Plakettenträgers senkrecht – endend 2 mm vom äußeren oberen Rand und links vom eingedruckten „Kennzeichen“ nach Doppelbuchstabe bb vom äußeren rechten Rand des Plakettenträgers – darzustellen.
dd)
Das herstellerspezifische Sicherheitsmerkmal ist in der linken oberen Ecke des Plakettenträgers so darzustellen, dass es in einer Vorbehaltsfläche von 4 x 4 mm auf den Schnittpunkten der Rechteckdiagonalen zu platzieren ist.
ee)
Plakettenträger mit beispielhaftem Zerstörungsbild:





Abbildung 6: HU-Plakettenträger mit Zerstörungsbild
